Rändelwerkzeuge

Rändelfräswerkzeuge

Rändelräder

ZEUS Rändelfräsrad DIN403 PM AA 25,0x6x8 1,0tlg

1004158.3200

DIN: DIN 403 | Rändel Ø x Breite x Bohrung: 25,0 x 6 x 8 mm | Rändelform: AA | Teilung: 1,0 mm

Rändelfräsrolle, Form AA achsparallel (gerade)Ausführung: Planseite und Bohrung sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

Varianten ab 17,99 €*

Derzeit nicht verfügbar

32,43 €*

ZEUS Rändelfräsrad DIN403 PM BL 20x8x6mm 0,8 tlg

1004147.1100

DIN: DIN 403 | Rändelform: BL 30° | Teilung: 0,8 mm

Rändelrad, Form BL linksspiralig (30°)Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Planseite und Bohrung sind geschliffen und die Zähne genau auf Teilung gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

Derzeit nicht verfügbar

20,25 €*

ZEUS Rändelfräsrad DIN403 PM AA 25,0x6x8 1,5tlg

1004158.3100

DIN: DIN 403 | Rändel Ø x Breite x Bohrung: 25,0 x 6 x 8 mm | Rändelform: AA | Teilung: 0,8 mm

Rändelfräsrolle, Form AA achsparallel (gerade)Ausführung: Planseite und Bohrung sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

Varianten ab 17,99 €*

Derzeit nicht verfügbar

26,83 €*

Rändelwerkzeug 15 - 200 mm 16 x 16 mm Schaft H + K

1000592.0010

Rändelwerkzeug, ohne Rändelrad Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrad. Anwendung: Zum Rändelformen (spanlose Umformung). Bei Einstichrändelung sind alle Rändelmuster/-profile herstellbar. Bei Längsrändelung sind die Profile RAA, RBL und RBR herstellbar. Rändelräder: Alle Rändelformen einsetzbar. Maschinentyp: Drehmaschinen/-automaten (CNC und konventionell), Spitzenhöhe ist einzustellen.

37,84 €*

43.51 %

ZEUS Rändelwerkzeug-Set RW 800-20A H+K ECO

1004142.0300

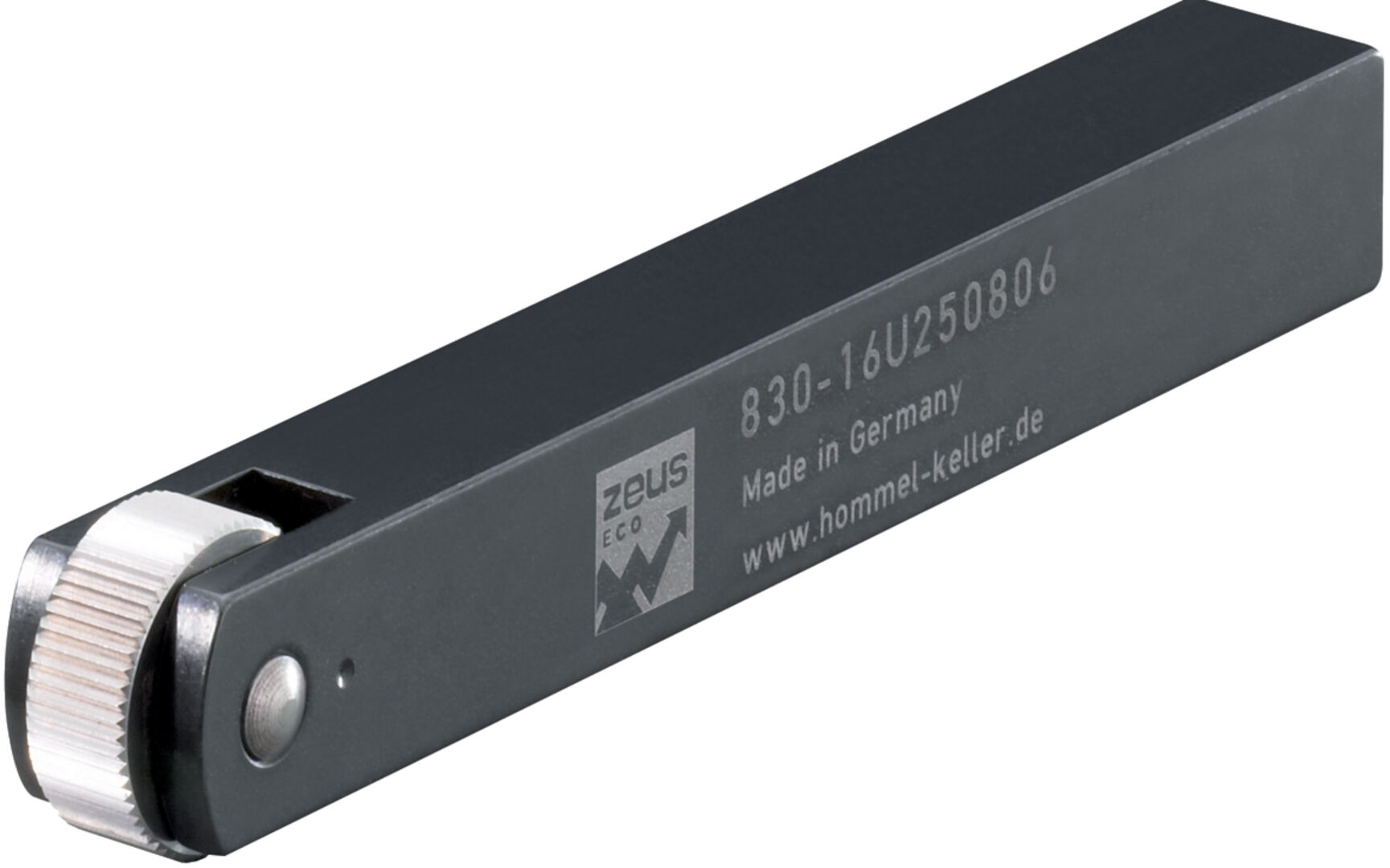

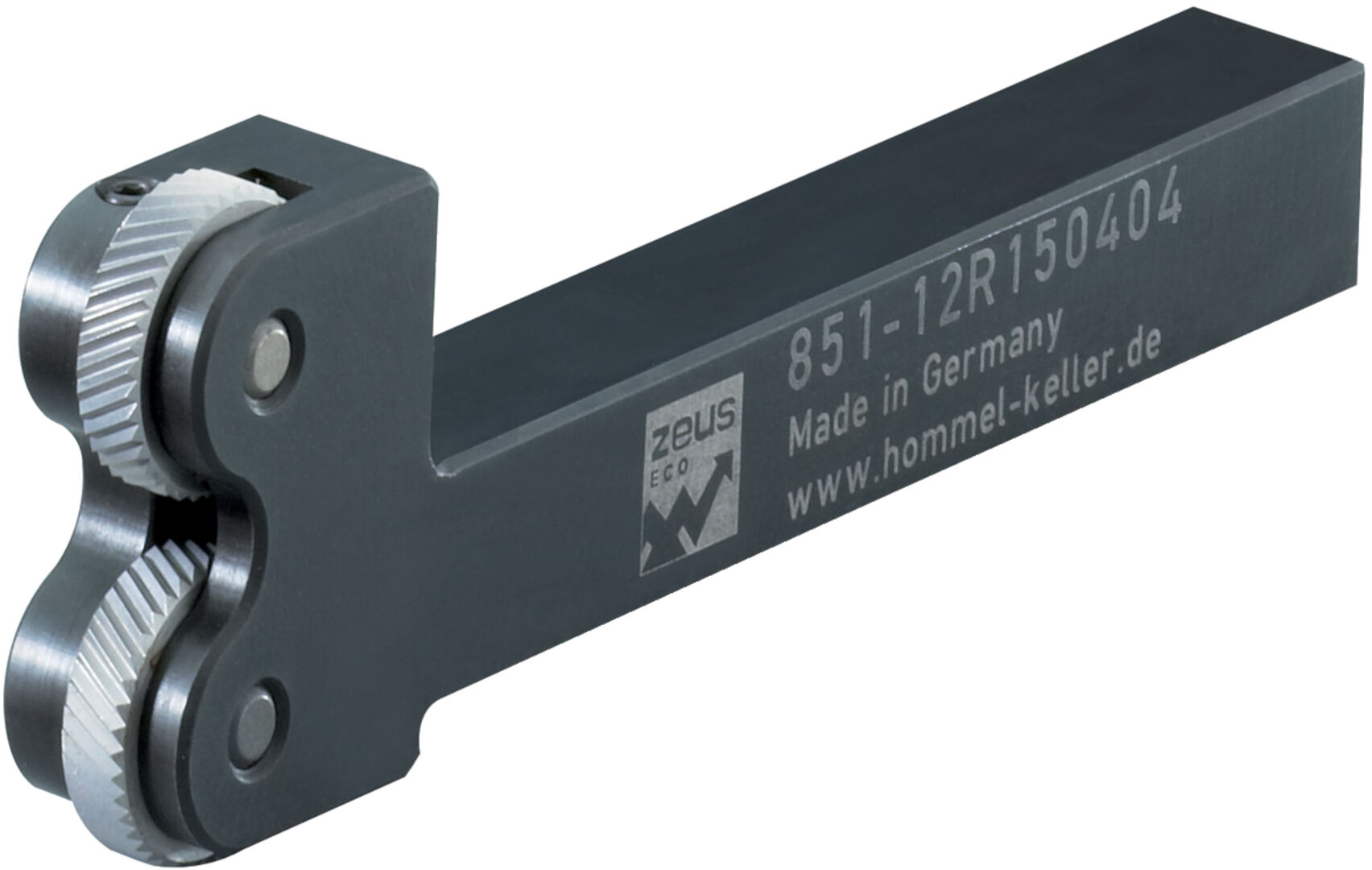

Rändelwerkzeug-Set Ausführung: Lieferung in einer stabilen zweiteiligen Box. Besonders günstiger Preis durch Satzzusammenstellung. Satzinhalt: 1 Rändelwerkzeug 830-16 U 250 806 1 Rändelwerkzeug 851-20 U 200806-ECO 4 Rändelräder 20 x 8 x 6, je 2 x Form AA, Teilung 0,8/1,0 mm 3 Rändelräder 20 x 8 x 6, je 1 x Form BL 30°, Teilung 0,8/1,0/1,2 mm 3 Rändelräder 20 x 8 x 6, je 1 x Form BR 30°, Teilung 0,8/1,0/1,2 mm 3 Ersatzlaufstifte 1 Rändelanleitung

453,08 €* 802,06 €*

ZEUS Rändelfräsr. D403 PM BL30 25,0x6x8 0,8tlg

1004157.3100

Rändelfraäsrolle, Form BL linksspiralig (30°)Ausführung: Planseite und Bohrung sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

Derzeit nicht verfügbar

26,72 €*

Details

25.54 %

Rändelfr C693, o. Schaft f. Rändel 14,5x3x5 QUICK

1004762.0100

Rändelfräswerkzeug C693, ohne Fräsrändel und ohne Schaft Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Höchste Prozessstabilität. Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen. Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung der Rändelträgerbacken. Für kleinste Bauräume durch kompakte Bauweise geeignet. Profil am Werkstück: RGE 30° – 3 x AA RGE 45° – 1 x BL 15° + 2 x BR 15° Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

1.500,07 €* 2.014,67 €*

25.48 %

Rändelfo. F791, o. Schaft f. Rändel 15/10x4x4 QUICK

1004763.0100

Rändelformwerkzeug F791, ohne Rändelrad und ohne Schaft Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise geeignet. Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen. Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung des Werkstückes möglich. Profil am Werkstück: RBR 30° – 3 x BL 30° RBL 30° – 3 x BR 30° RBR 45° – 3 x BL 45° RBL 45° – 3 x BR 45° RGE 30° – 1 x BR 30° + 2 x BL 30° RGE 45° – 1 x BR 45° + 2 x BL 45° RAA – 3 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

1.350,66 €* 1.812,37 €*

25.48 %

Rändelfo. F792, o. Schaft f. Rändel 15x6x6A11 QUICK

1004763.0200

Rändelformwerkzeug F792, ohne Rändelrad und ohne Schaft Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise. Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen. Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung des Werkstücks möglich. Rändelung bis zum Bund. Profil am Werkstück: RBR 30° – 3 x BL 30° RBL 30° – 3 x BR 30° RBR 45° – 3 x BL 45° RBL 45° – 3 x BR 45° RGE 30° – 1 x BR 30° + 2 x BL 30° RGE 45° – 1 x BR 45° + 2 x BL 45° RAA – 3 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

1.403,74 €* 1.883,77 €*

23.79 %

Rändelfo. F711-10R, 10x10 f. Rändel 10x4x4 QUICK

1004764.0100

Rändelformwerkzeug F711, ohne Rändelrad Ausführung: Halter aus Vergütungsstahl. Ein- plus Zweirollensystem für maximale Flexibilität. Fest definierte Spitzenhöhe. Höchste Stabilität, da Werkzeug aus einem Stück. Geringere Auskraglänge, da keine Schnittstelle. Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Alle Rändelprofile herstellbar. Einstellung der Achsparallelität möglich. Keine Umrüstung auf ein anderes Werkzeug notwendig. Profil am Werkstück: RBR 30° – 1 x BL 30° RBL 30° – 1 x BR 30° RBR 45° – 1 x BL 45° RBL 45° – 1 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 1 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

253,47 €* 332,61 €*

23.79 %

Rändelfo. F711-12R, 12x12 f. Rändel 10x4x4 QUICK

1004764.0200

253,47 €* 332,61 €*

24.16 %

Rändelfo. F711-20U, 20x20 f. Rändel 20x8x6 QUICK

1004764.0300

305,51 €* 402,82 €*

24.16 %

Rändelfo. F711-25U, 25x20 f. Rändel 20x8x6 QUICK

1004764.0400

305,51 €* 402,82 €*

24.36 %

Rändelfo. F712-10R, 10x16 f. Rändel 15x6x6A11 QUICK

1004765.0100

Rändelformwerkzeug F712, ohne Rändelrad Ausführung: Halter aus Vergütungsstahl. Ein- plus Zweirollensystem für maximale Flexibilität. Fest definierte Spitzenhöhe. Geringere Auskraglänge, da keine Schnittstelle. Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Alle Rändelprofile herstellbar. Einstellung der Achsparallelität möglich. Bearbeitung bis an den Bund. Profil am Werkstück: RBR 30° – 1 x BL 30° RBL 30° – 1 x BR 30° RBR 45° – 1 x BL 45° RBL 45° – 1 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 1 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

332,13 €* 439,11 €*

24.36 %

Rändelfo. F712-12R, 12x16 f. Rändel 15x6x6A11 QUICK

1004765.0200

332,13 €* 439,11 €*

24.51 %

Rändelfo. F712-20U, 20x20 f. Rändel 20x8x6A13 QUICK

1004765.0300

382,22 €* 506,35 €*

24.51 %

Rändelfo. F712-25U, 25x25 f. Rändel 20x8x6A13 QUICK

1004765.0400

382,22 €* 506,35 €*

24.83 %

Rändelfo. F751-12R, 12x20 f. Rändel 10/15x4x4 QUICK

1004766.0100

Rändelformwerkzeug F751, ohne Rändelrad Ausführung: Halter aus Vergütungsstahl. Fest definierte Spitzenhöhe. Einmaliges Werkzeugsystem. Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Hohe Prozessstabilität durch Tangentialbearbeitung. Keine doppelte Arbeitsplatzbelegung in der Schlitteneinheit. Einfache Handhabung. Kaum Belastungen auf Maschine oder Komponenten. Profil am Werkstück: RBR 30° – 2 x BL 30° RBL 30° – 2 x BR 30° RBR 45° – 2 x BL 45° RBL 45° – 2 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 2 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

497,35 €* 661,64 €*

Rändelfr C601-10R 10x10mm f. Rändel 8,9x2,5x4 QUICK

1004744.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: nv

Rändelwerkzeug-Set

Derzeit nicht verfügbar

405,37 €*

20 %

Quick-Rändel PM AA 8.9 x 2.5 x 4 H7 P:0.3

1004745.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form AA achsparallel (gerade) Ausführung: Pulvermetall. Planseite, Bohrung und Zähne sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

Varianten ab 16,65 €*

20,56 €* 25,70 €*

20 %

Quick-Rändel PM BL15 8.9 x 2.5 x 4 H7 P:0.4

1004746.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: 0,4 mm

Rändelrad, Form BL Spirale links (15°) Ausführung: Pulvermetall. Planseite, Bohrung und Zähne sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

20,56 €* 25,70 €*

20 %

Quick-Rändel PM BL30 8.9 x 2.5 x 4 H7 P:0.3

1004747.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form BL Spirale links (30°) Ausführung: Pulvermetall. Planseite, Bohrung und Zähne sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

20,56 €* 25,70 €*

20 %

Quick-Rändel PM BR15 8.9 x 2.5 x 4 H7 P:0.4

1004748.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: 0,4 mm

Rändelrad, Form BR Spirale rechts (15°) Ausführung: Pulvermetall. Planseite, Bohrung und Zähne sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

20,56 €* 25,70 €*

20 %

Quick-Rändel PM BR30 8.9 x 2.5 x 4 H7 P:0.3

1004749.0100

Rändelform: 8,9x2,5x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form BR Spirale rechts (30°) Ausführung: Pulvermetall. Planseite, Bohrung und Zähne sind geschliffen. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung).

20,56 €* 25,70 €*

44.34 %

Quick-Rändel PM AA 10 x 4 x 4 G7 P:0.3 m.F.

1004751.0100

Rändelform: 10x4x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form AA achsparallel (gerade) Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

19,87 €* 35,70 €*

44.34 %

Quick-Rändel PM BL30 10 x 4 x 4 G7 P:0.3 m.F.

1004752.0100

Rändelform: 10x4x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form BL Spirale links (30°) Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

19,87 €* 35,70 €*

44.34 %

Quick-Rändel PM BL45 10 x 4 x 4 G7 P:0.5 m.F.

1004753.0100

Rändelform: 10x4x4 mm | Schaftausführung: nv | Teilung: 0,5 mm

Rändelrad, Form BL Spirale links (45°) Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

19,87 €* 35,70 €*

44.34 %

Quick-Rändel PM BR30 10 x 4 x 4 G7 P:0.3 m.F.

1004754.0100

Rändelform: 10x4x4 mm | Schaftausführung: nv | Teilung: 0,3 mm

Rändelrad, Form BR Spirale rechts (30°) Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

19,87 €* 35,70 €*

44.34 %

Quick-Rändel PM BR45 10 x 4 x 4 G7 P:0.5 m.F.

1004755.0100

Rändelform: 10x4x4 mm | Schaftausführung: nv | Teilung: 0,5 mm

Rändelrad, Form BR Spirale rechts (45°) Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

19,87 €* 35,70 €*

Rändelwerkzeug ohne Rändelrad, Schaft 20x20 ZEUS

1004145.0100

Schaft: 12 x 12 mm | Schaftausführung: nv

Rändelwerkzeug, ohne Rändelrad Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrad. Anwendung: Zum Rändelformen (spanlose Umformung). Für Einstich- und Längsrändelungen verwendbar. Zudem ist das Werkzeug für alle Rändelungen am Werkstück nach DIN 82: RAA, RBL, RBR, RGE 30°, RGE 45° einsetzbar. Profil am Werkstück: RAA – 2 x AA RBL – 2 x RBR RBR – 2 x RBL RGE 30° – 1 x BL 30° + 1 Stück BR 30° RGE 45° – 1 x BL 45° + 1 Stück BR 45° Maschinentyp: Langdrehautomaten (CNC und konventionell), Schaftoberkante = Spitzenhöhe.

Lieferzeit: 1-3 Werktage**

123,96 €*

ZEUS Rändelrad DIN403 PM

19066

Rändelrad, Form BR rechtsspiralig (30°)Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Planseite und Bohrung sind geschliffen und die Zähne genau auf Teilung gefräst. Anwendung: Zum Rändelformen (spanlose Umformung).

Derzeit nicht verfügbar

0,00 €*
