Präzisionsspanner

24.08 %

2000267.0070,2000267.0090,2000267.0120

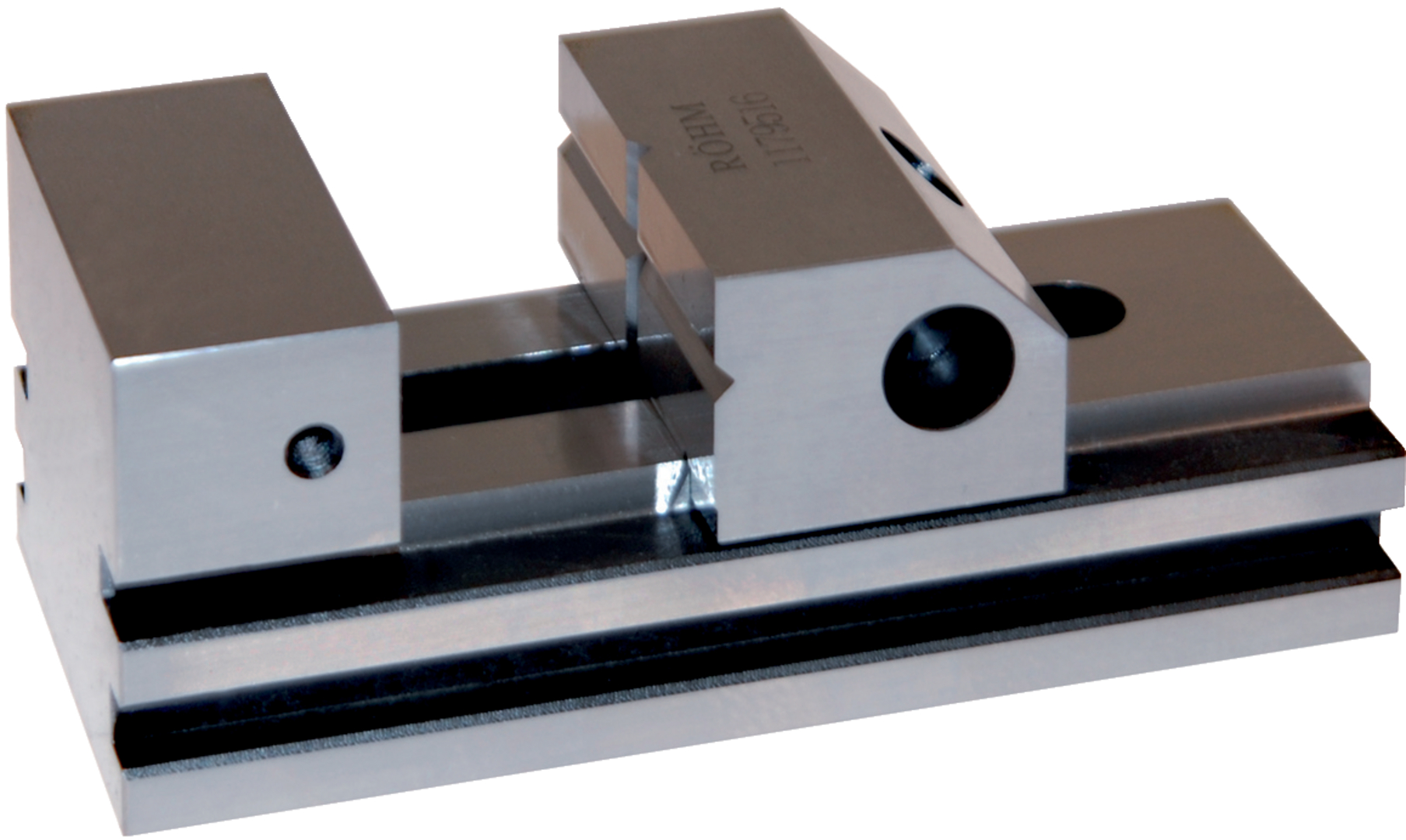

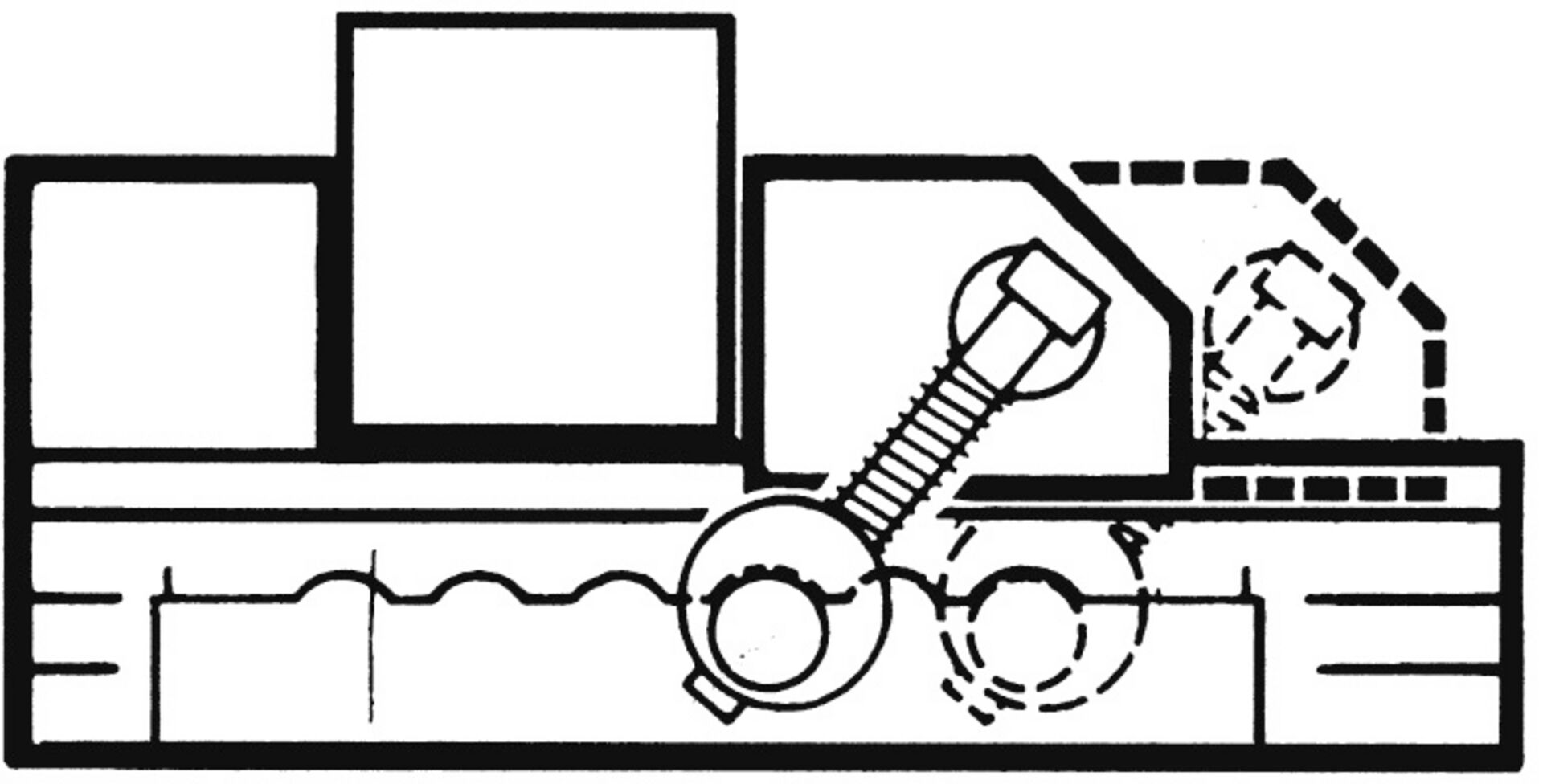

Präzisionsspanner PL-S Ausführung: Körper und Backen aus legiertem Werkzeugstahl, gehärtet und feinst geschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht und senkrecht eingeschliffenem Prisma und Schnellverstellung. Das Spannen und Lösen erfolgt mittels Innensechskantschlüssel. Mit Schnellverstellung und Niederzugeffekt. Spannbacke in Stufen verstellbar, rastet selbsttätig ein. Seitliche Spannflächen für Spannpratzen. Keine Spindel, die z. B. beim Erodieren verschmutzen könnte. Rechtwinkligkeit¹: 100 mm = 0,005 mm Parallelität²: 100 mm = 0,002 mm Anwendung: Vorwiegend im Werkzeugbau auf Schleif-, Fräs- und Graviermaschinen, an Lehrenbohrwerken, für Mess- und Kontrollarbeiten und für Fertigungsvorgänge, die höchste Spanngenauigkeit erfordern.

294,08 €* 387,35 €*

Präzisionssp. PL - S Gr. 3 120 mm Röhm

2000267.0090

Typ: PL - S_2424

Varianten ab 294,20 €*

Lieferzeit: 1-3 Werktage**

375,59 €*

22.12 %

Präzisionssp. PL - S Micro Gr. 2 45 mm Röhm

2000266.0045

Typ: PL - S Micro_2422

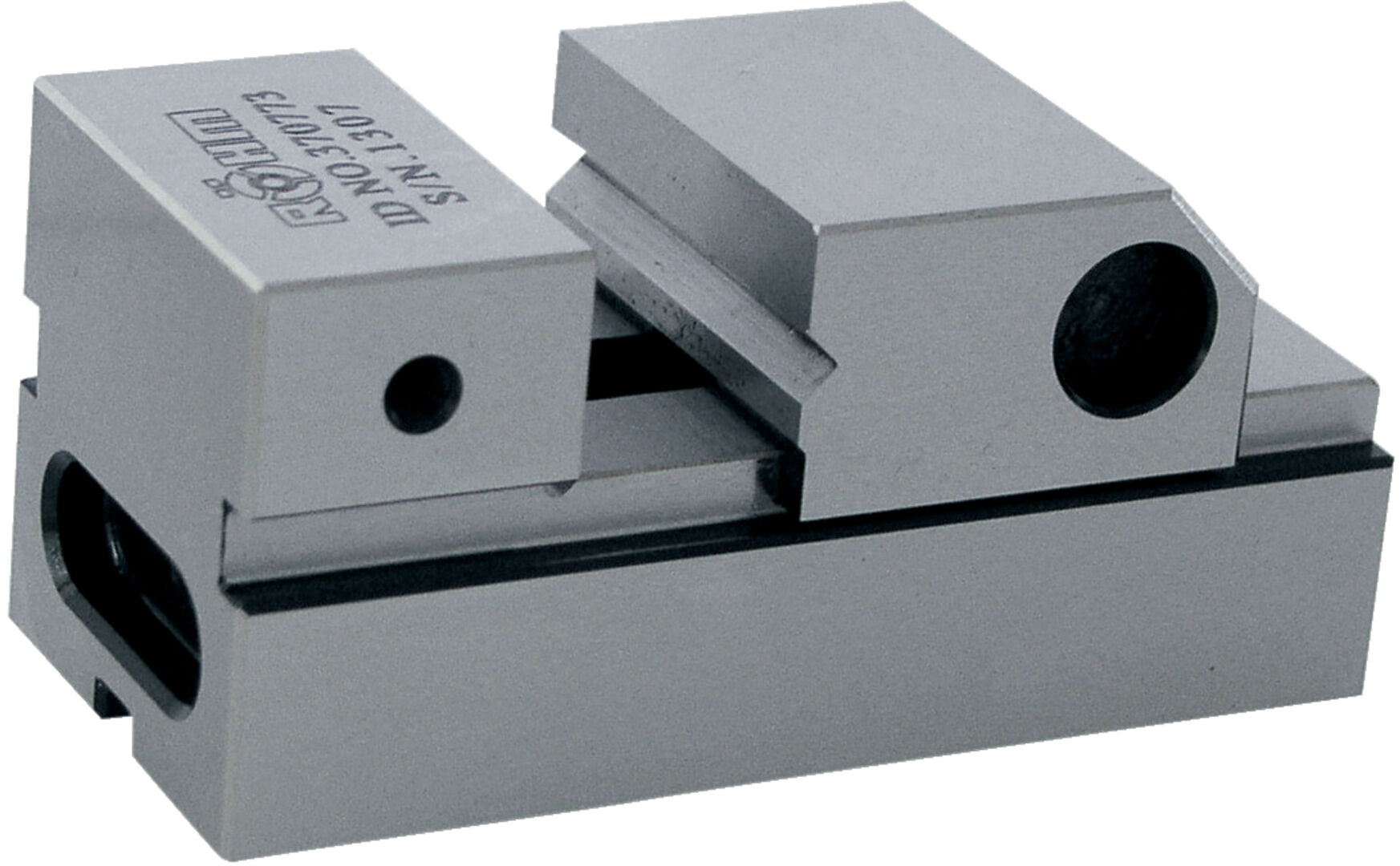

Präzisionsspanner PL-S micro Ausführung: Körper und Backen aus legiertem Werkzeugstahl, gehärtet und feinst geschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht eingeschliffenem Prisma und Schnellverstellung. Das Spannen und Lösen erfolgt mittels Innensechskantschlüssel. Mit Schnellverstellung und Niederzugeffekt. Seitliche Spannflächen für Spannpratzen. Rechtwinkligkeit¹: 100 mm = 0,005 mm Parallelität²: 100 mm = 0,002 mm Anwendung: Für eine hohe Arbeitsgenauigkeit beim Feinstschleifen, Fräsen, Messen und Erodieren.

Varianten ab 149,43 €*

192,77 €* 247,52 €*

PRAEZISIONSSP. PL-G

2000268.0070

Typ: PL - G_2427

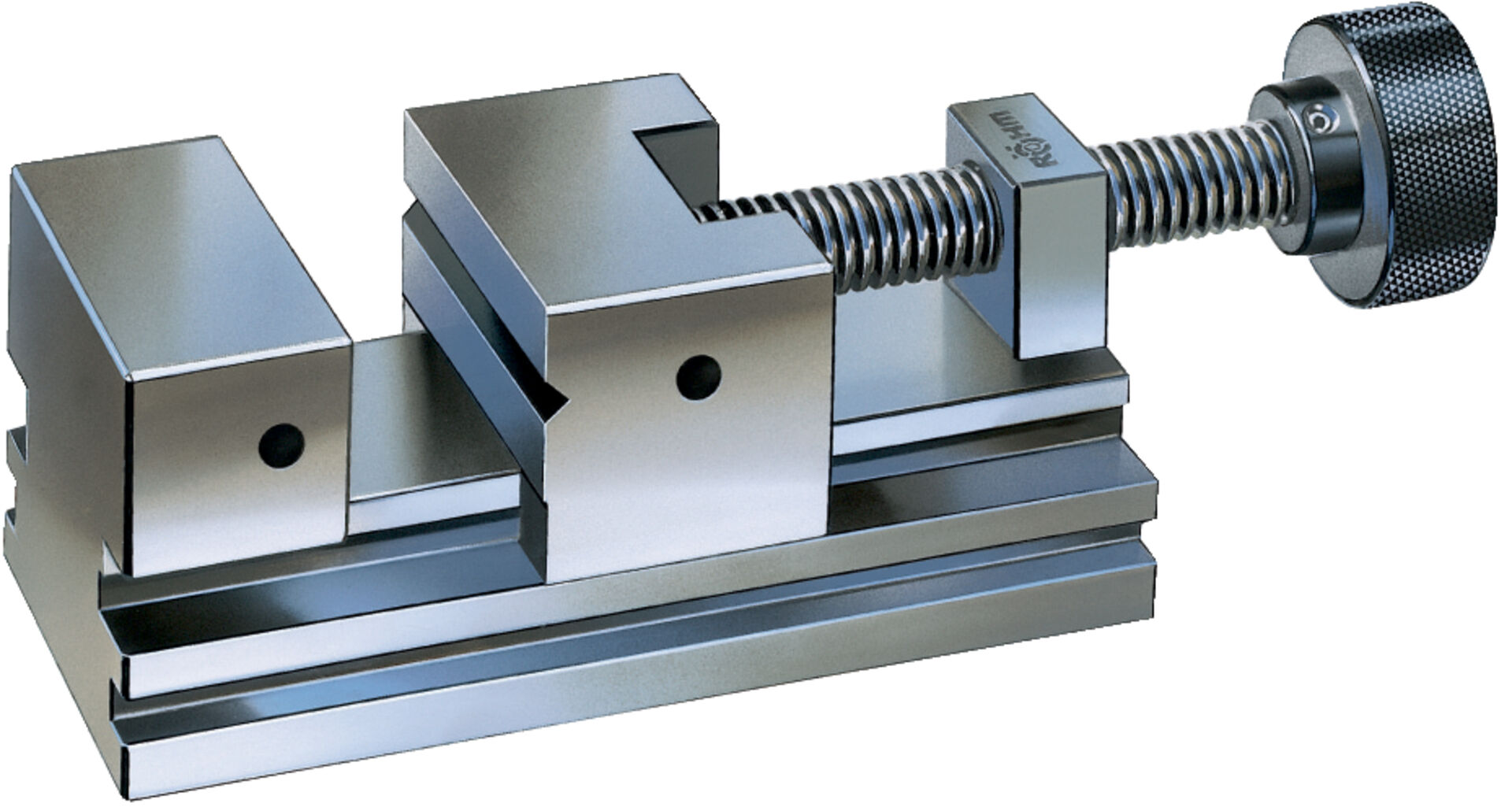

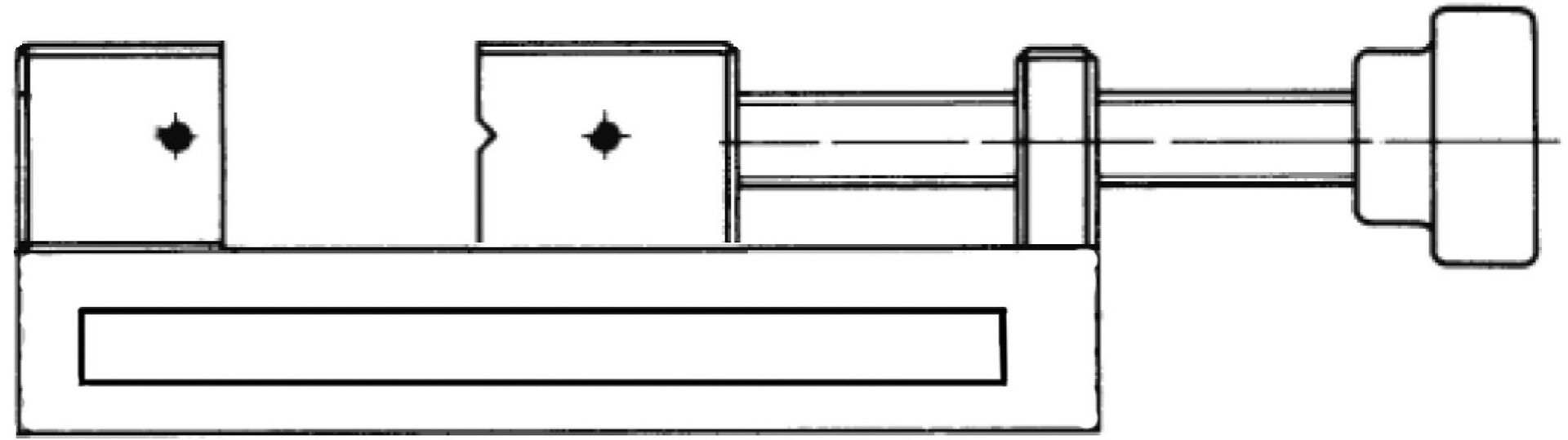

Produktbeschreibung: Präzisionsspanner PL-G mit Gewindespindel Ausführung: Körper und Backen aus legiertem Werkzeugstahl, gehärtet und allseitig feinst geschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht eingeschliffenem Prisma. Das Spannen und Lösen erfolgt mittels Gewindespindel. Seitliche Spannflächen für Spannpratzen Anwendung: Vorwiegend im Werkzeugbau auf Schleif-, Fräs- und Graviermaschinen, an Lehrenbohrwerken, für Mess- und Kontrollarbeiten und für Fertigungsvorgänge, die höchste Spanngenauigkeit erfordern.

Varianten ab 252,77 €*

Lieferzeit: 1-3 Werktage**

315,71 €*

KOORDINATENTISCH

184440

Koordinatentisch mit SchwalbenschwanzführungAusführung: Aus Spezialguss, Aufspannfläche und Führungen geschliffen. Die Plangenauigkeit beträgt 0,03 mm, die Steigungsgenauigkeit auf 100 mm beträgt 0,01 mm. Die Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar. Gewirbelte Trapezgewindespindel mit Axiallagern. Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar. Mit Skalenteilung 0,05 mm. Die Tische ab 450 x 240 mm verfügen über eine Wasserrinne sowie einen Klemmhebel in beiden Achsen, sodass in jeder Position festgeklemmt werden kann. Anwendung: Für den Einsatz auf Bohrmaschinen und für leichte Fräsarbeiten. Hinweis: Andere Modelle und Abmessungen auf Anfrage.

Derzeit nicht verfügbar

0,00 €*

Details

17.13 %

Koordinatentisch 300 x 160 mm Skantek

2000360.0010

Koordinatentisch mit Schwalbenschwanzführung Ausführung: Aus Spezialguss, die Aufspannfläche ist präzisionsgefräst und die Führungen sind geschliffen. Die Plangenauigkeit beträgt 0,03 mm, die Steigungsgenauigkeit auf 100 mm beträgt 0,01 mm. Die Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar. Gewirbelte Trapezgewindespindel mit Axiallagern. Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar. Mit Skalenteilung 0,05 mm. Die Tische ab 450 x 240 mm verfügen über eine Wasserrinne sowie einen Klemmhebel in beiden Achsen, sodass in jeder Position festgeklemmt werden kann. Anwendung: Für den Einsatz auf Bohrmaschinen und für leichte Fräsarbeiten. Hinweis: Andere Modelle und Abmessungen auf Anfrage.

1.219,92 €* 1.472,03 €*

Präzisions - Sinusspanner PS - SV Gr. 2 90 mm Röhm

2000269.0090

Typ: PS - SV_2430

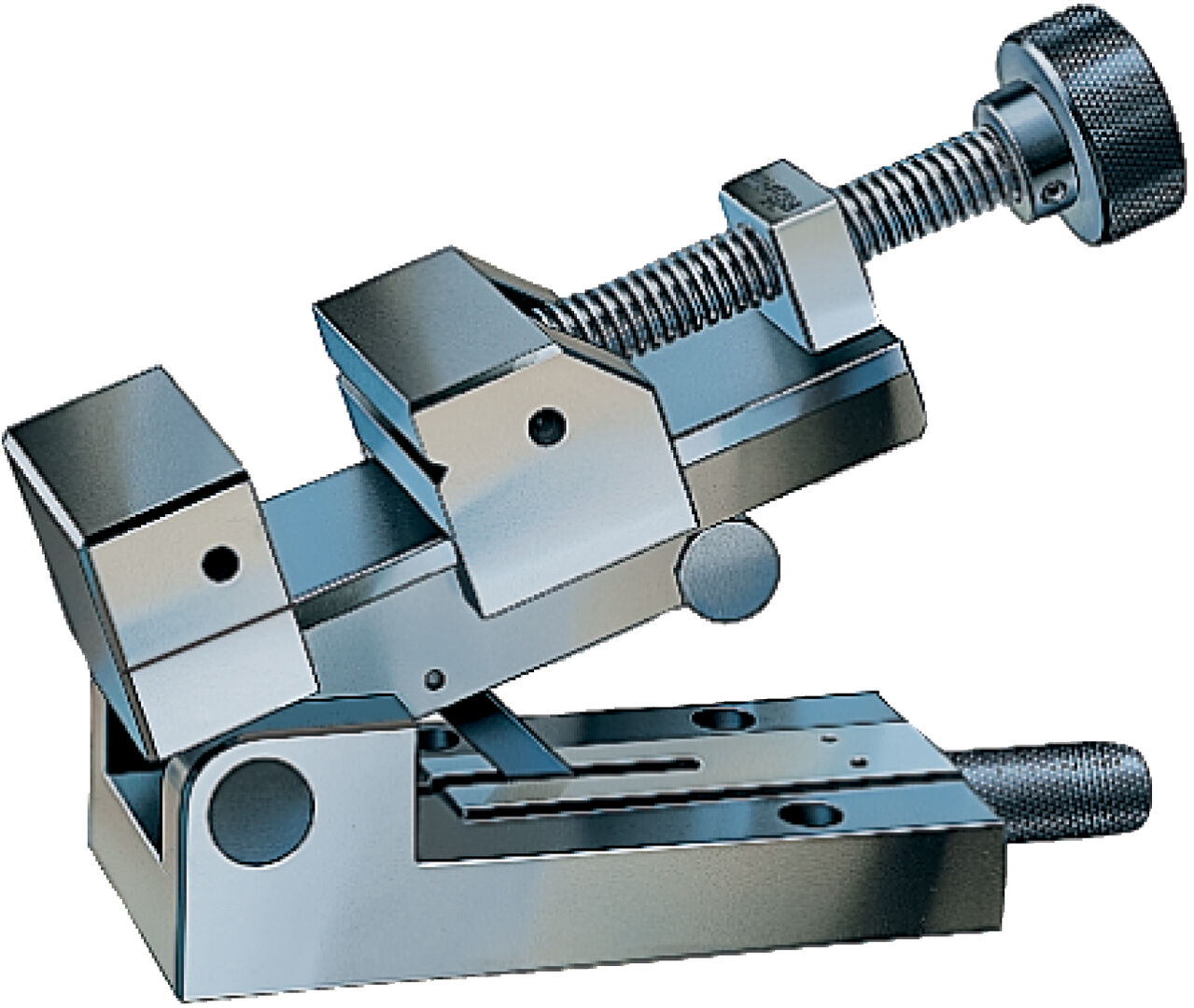

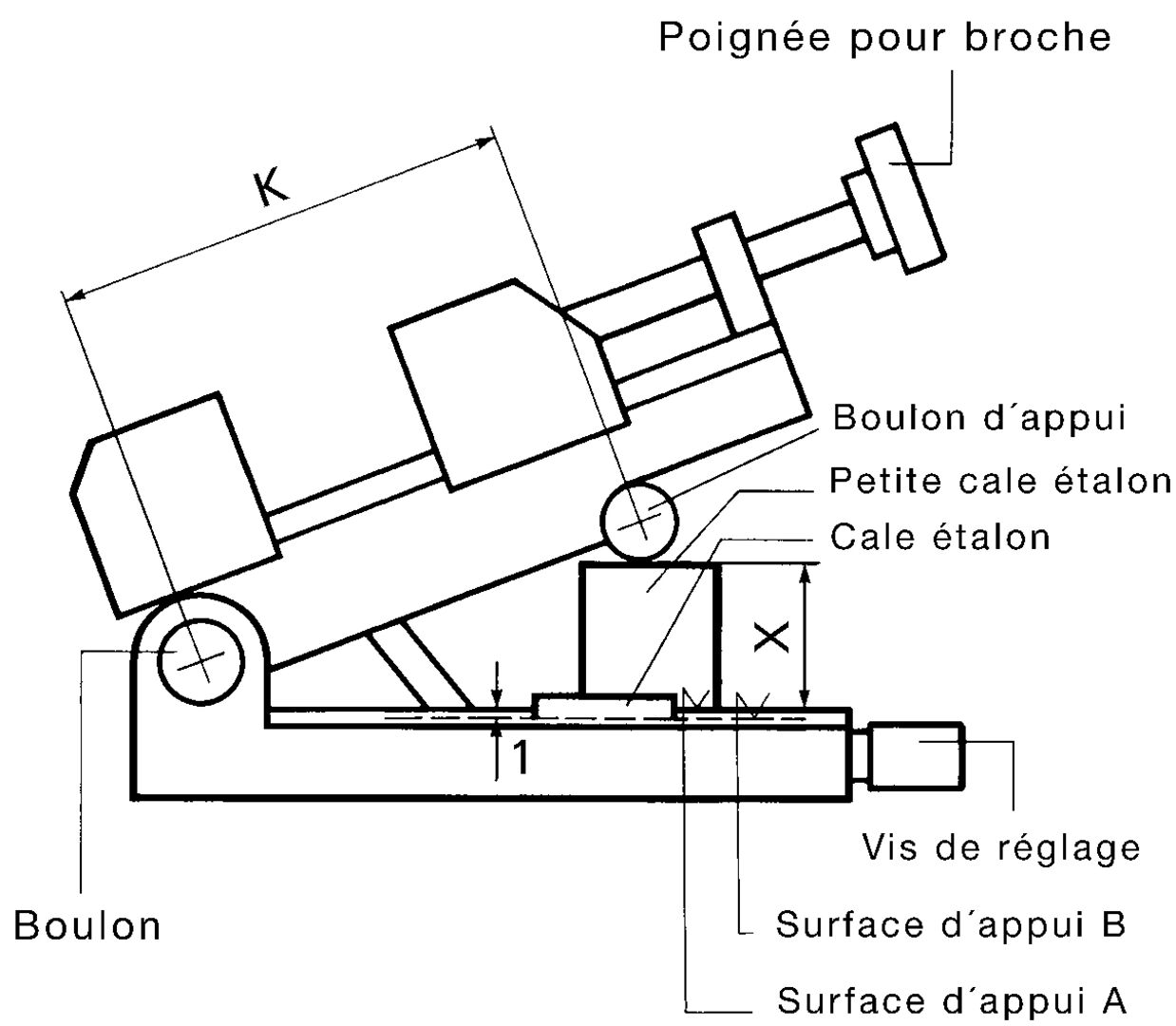

Präzisionssinusspanner PS-SV mit Schwenkachse vorne Ausführung: Körper und Backen aus legiertem Werkzeugstahl, gehärtet und feinst geschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht eingeschliffenem Prisma. Das Spannen und Lösen erfolgt mittels Gewindespindel. Die Winkeleinstellung mit einem Einstellbereich 0–46° erfolgt mit Endmaßen nach dem Sinusprinzip, Lager- und Auflagebolzen sind gehärtet und geschliffen mit einer Genauigkeit von 0,001 mm. Die Spannvorrichtung kann in jeder Winkelposition formschlüssig verriegelt werden. Rechtwinkligkeit: 100 mm = 0,005 mm Parallelität: 100 mm = 0,002 mm Winkelabweichung: bei 45° ± 15". Formel zur Berechnung des Endmaßes x: x = sin alpha • K (für Auflagefläche A) x = sin alpha • K + 1 (für Auflagefläche B) Beispiel: Gesucht: Endmaß für Winkeleinstellung von 24° 15´ beim Präzisions-Sinusspanner PS-SV. Gegeben: K = 100, sin alpha = 0,4107. Berechnung: x = 0,4107 • 100 = 41,07. Die Endmaßhöhe beträgt 41,07 mm. Anwendung: Für eine hohe Arbeitsgenauigkeit im Werkzeugbau beim Schleifen, Fräsen, Messen usw.

Varianten ab 2.720,07 €*

Lieferzeit: 1-3 Werktage**

3.644,35 €*
