Senkrecht - Spanner 6802 Gr. 1 AMF
Produktinformationen "Senkrecht - Spanner 6802 Gr. 1 AMF"

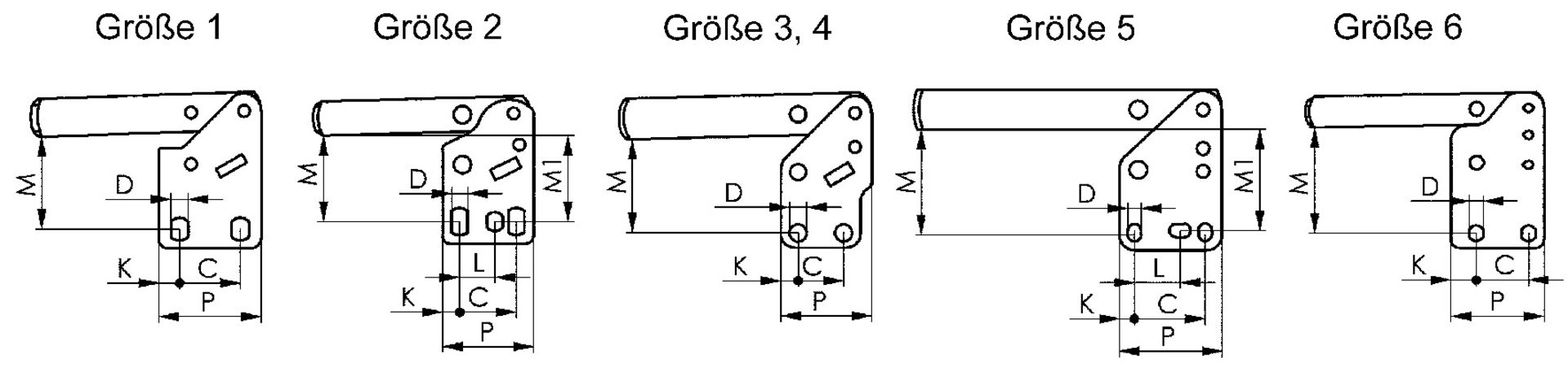

Senkrechtspanner mit senkrechtem Fuß Ausführung: Senkrechtspanner mit offenem Haltearm und senkrechtem Fuß. Verzinkt und passiviert. Die Niete aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei der Größe 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende. Anwendung: Zur Befestigung auf Stegen und für Schweißkonstruktionen. Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube. alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.

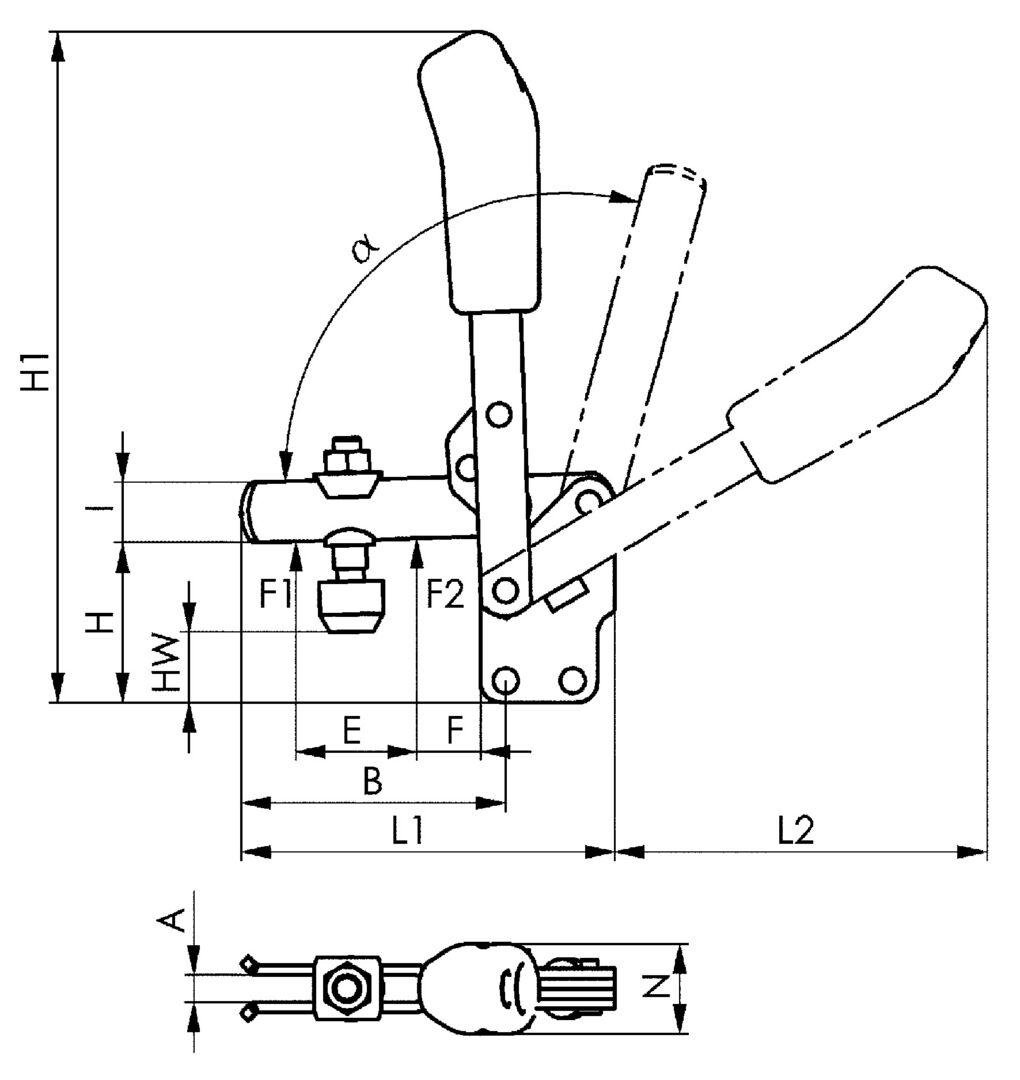

| A: | 5 |
|---|---|
| Andrückschraube: | M5 x 30 |
| C: | 16,0 |
| E: | 18 |
| F: | 0,6 kN |
| Gewicht: | 105 g |
| Größe: | 1 |
| HW max.: | 12,5 |
| HW min.: | 6,0 |
| I: | 10 |
| K: | 5,5 |
| M2: | - |
| N: | 19 |
| O: | 5 |
| P: | 27 |
| Spannarmlänge: | 60 mm |
| Spannhebellänge: | 115 mm |
| alpha: | - |
| b2: | 39 |
| d12: | 4,5 |
| h1: | 109,0 |
| ~L1: | - |
