MITEEBITE POWERCLAMP Exzenter-Spannklemm M6
Produktinformationen "MITEEBITE POWERCLAMP Exzenter-Spannklemm M6"

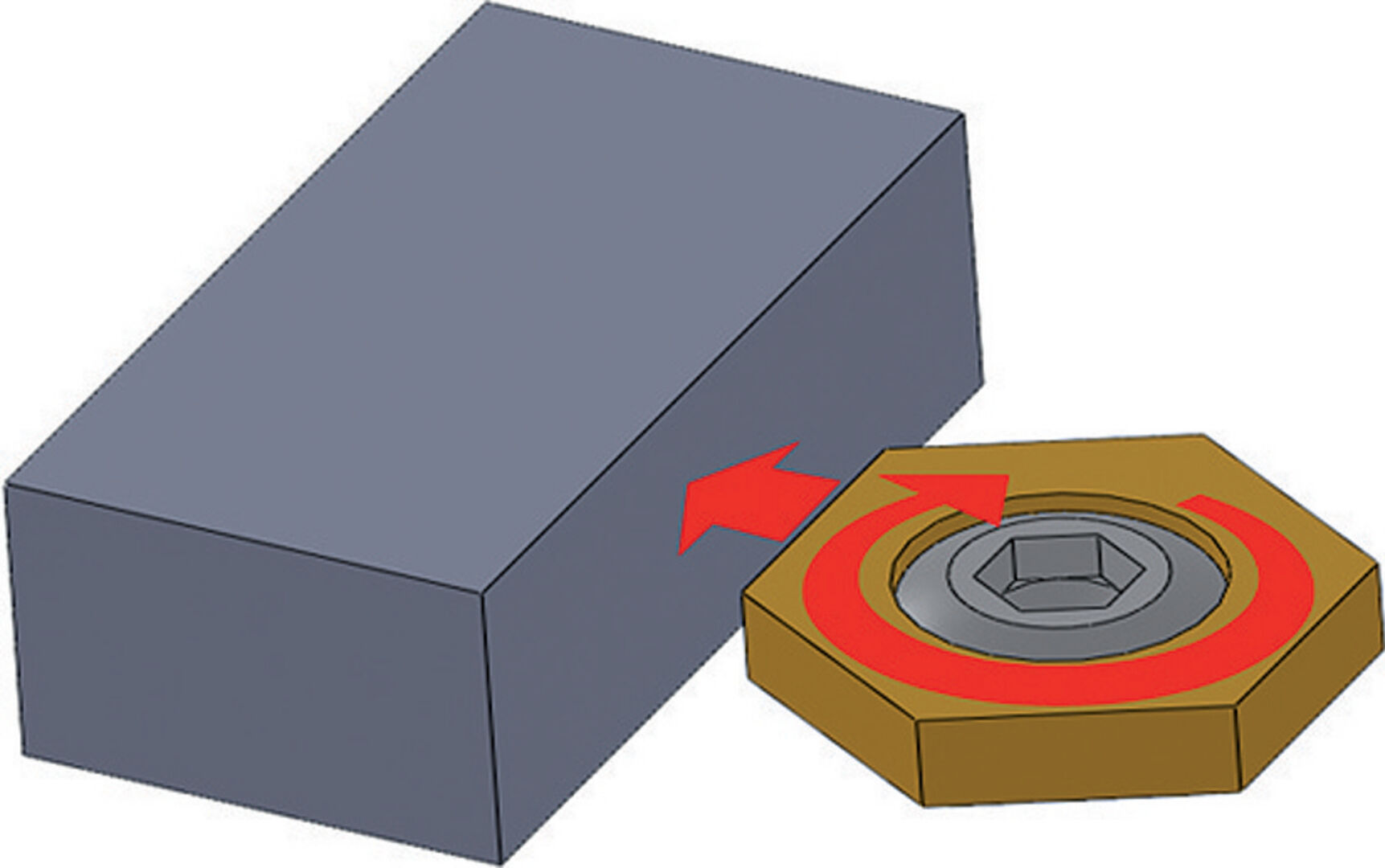

Exzenter-Spannklemme Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Zum Einschrauben und Spannen auf Vorrichtungen.

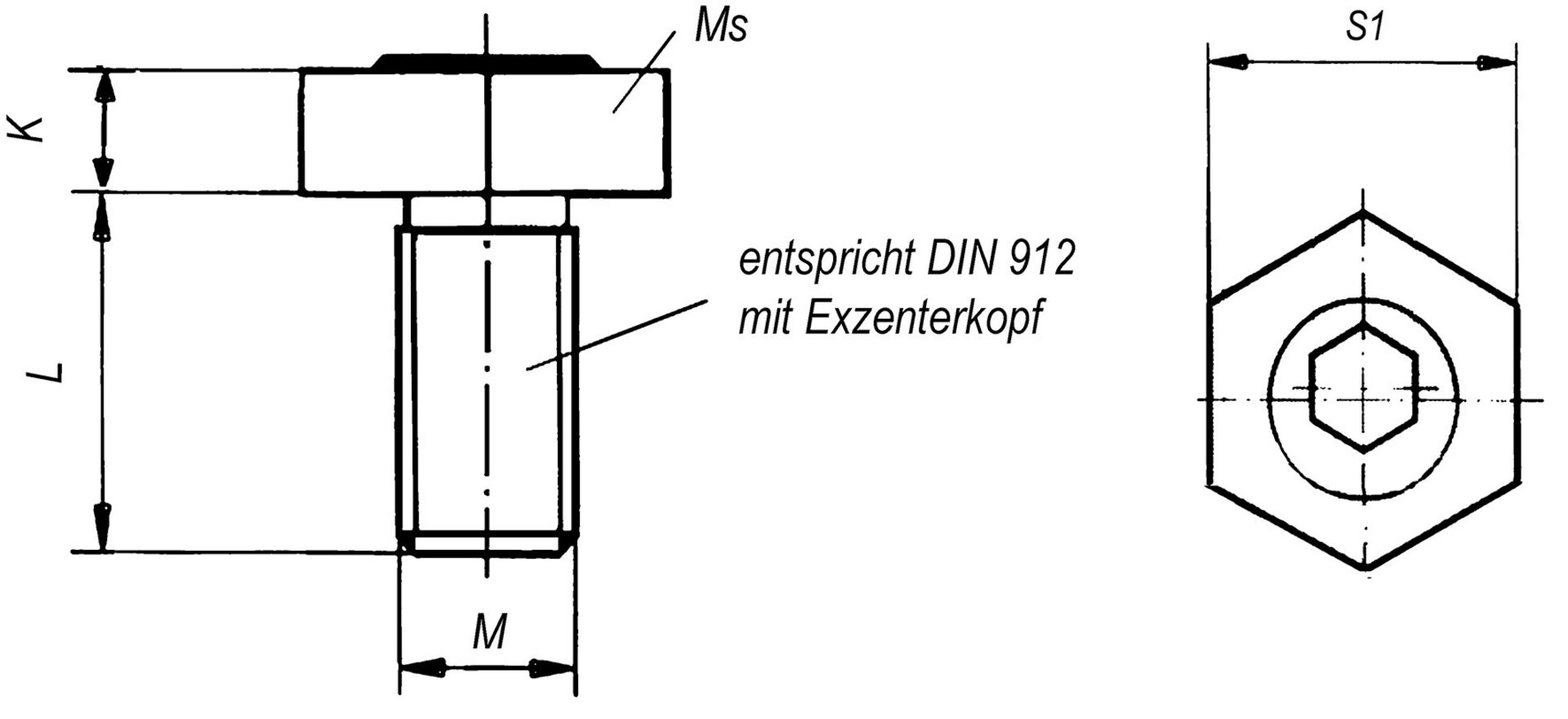

| Exzenterschraube M: | M6 |
|---|---|
| Exzenterweg: | 1,3 mm |
| Gewindelänge L: | 12 mm |
| Innensechskantgröße: | 4 mm |
| SW-Höhe K: | 4,8 mm |
| SW S1: | 16 mm |
| Spannkraft: | 3,4 kN |
| VE: | 10 |
